КАКУЮ СИСТЕМУ ВЫБРАТЬ?

В зависимости от того каким парком техники вы располагаете и какие задачи перед вами поставлены мы можем предложить наилучший вариант.

    3
вида систем

3D Тахеометр

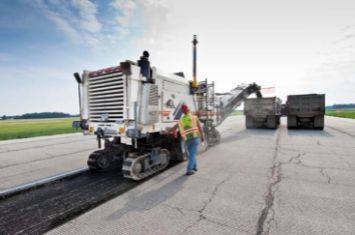

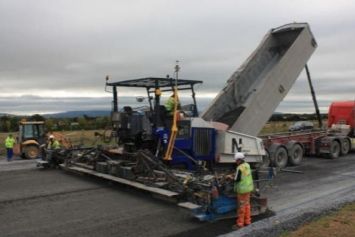

Система подходит для работы в условиях, где нет видимости небосвода (в тоннелях, помещениях, вблизи леса и др.) на грейдер, бульдозер. Также использование роботизированного тахеометра в качестве устройства определяющего координаты призмы, закрепленной на отвале, является наиболее точным способом позиционирования. Таким образом можно достичь миллиметровой точности по высоте. Установка систем нивелирования на асфальтоукладчик и фрезу предполагает установку ТОЛЬКО системы с тахеометром.


ПРИНЦИП РАБОТЫ:

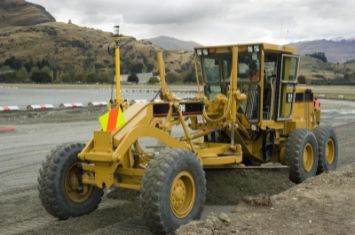

Машина оборудована отражателем (призмой)на телескопической мачте, закрепленной на отвале. Тахеометр следит за машинным отражателем, измеряет два угла и дальность до него и 20 раз в секунду передает эти данные радио машины по каналу 2.4 ГГц. Далее положение призмы блок управления машины пересчитывает в положение и направление движения режущей кромки отвала.

Блок управления сравнивает эти данные с проектными (загруженными в блок управления в виде 3D-поверхности) и выдает управляющие импульсы на гидравлику - автоматически устанавливает отвал на поверхность, параллельную проектной и отстоящую от нее на заданную оператором величину (срез в несколько проходов, например).

Получаемая точность – не хуже +-0.5 см в плане и +-1 см по высоте.


Измерительный инструмент (UTS) 3D UTS систем

Кроме комплекта из машинного отражателя и тахеометра, необходимо также иметь минимальный набор инструментов для проверки обработанной поверхности на соответствие проекту.
Дополнительно, этот же минимальный набор обеспечивает первоначальную съемку местности в случае отсутствия проекта, это возможно выполнить силами ОДНОГО человека. Данные съемки могут служить исходным материалом для создания проекта. Или же вообще данный комплект можно использовать на любых других видах геодезических работ.

- отражатель (призма) на вехе для установки тахеометра методом обратной засечки и производства съемки местности

- полевой контроллер с 2.4 ГГц радиоканалом специализированный полевой компьютер для управления тахеометром, обработки данных, хранения проекта, его редактирования и представления этого всего в наглядной форме, современный контроллер содержит фотокамеру и несколько беспроводных интерфейсов (3G-модем, Bluetooth, Wi-Fi) для коммуникации с оборудованием и офисными проектами (туда – отчет о выполненных работах с фотографиями, оттуда – скорректированный проект и т.д.).
